Machine de soudage ultrasonique des métaux

Ultrasonic Metal Welding Machine
ultrasonic metal welder
ultrasonic welding machine for metal
ultrasonic metal spot welder

Machine de soudage ultrasonique des métaux

Name: Fournisseurs de fabricants de machines de soudage par ultrasons pour métaux en Chine - Service personnalisé - ACEY
Brand: Acey
SKU: 232035252

Article : Machine à souder les métaux par ultrasons 3000 W
Numéro de modèle : ACEY-USW-3000W
Matériau de soudage : feuille de nickel {{0}},2 mm/aluminium 1,0 mm
1 année de garantie
MOQ : 1 jeu
Emballage : caisse en contreplaqué

Envoyez demande

Présentation du produit

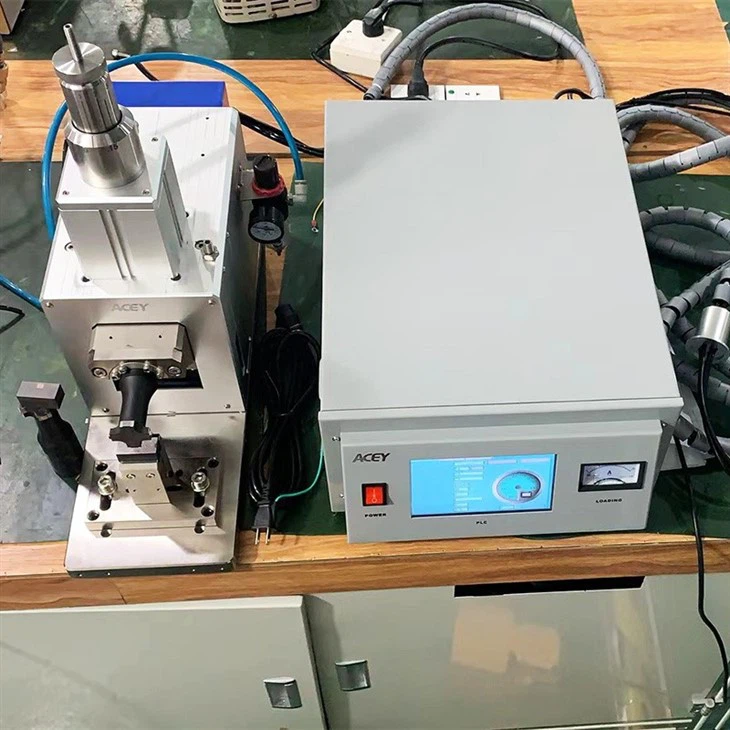

Machine ultrasonique de soudage par points en métal pour batterie 3000W, pour le soudage du nickel et de l'aluminium

Description du produit

La machine de soudage par ultrasons ACEY-USW-3000W est conçue pour assembler des matériaux en nickel et en aluminium dans le contexte de la fabrication de batteries ou d'autres applications.

Paramètre d'application

Tous les composants sont de construction métallique.
Afin de faciliter l'entretien et le transport de la machine, il s'agit d'une structure distincte.
L'entraînement de travail de l'équipement est un entraînement pneumatique.

Le coût d'exploitation

Le pôle ultrasonique est supérieur à 50,000 fois
Les pôles supérieur et inférieur de la machine à ultrasons sont des consommables et peuvent être réparés 3-5 fois.
Une pédale doit être remplacée après 1,5 million de fois (la pédale peut être ignorée dans la chaîne de production, pas besoin).
Un relais doit être remplacé après 1,5 million de fois

Description technique

Article	Description détaillée
Épaisseur du matériau de base	(1)Feuille de nickel0,2 mm
Épaisseur du matériau de base	(2)Aluminium1.0mm
Manière de soudage	{{0}}.2 nickel +1.0 aluminium, zone de soudage 6*3 soudage mobile deux fois.
Direction de conception de la tête de soudage	Double-face
Paramètre de soudage	l Temps de soudage : dans les 0.1-0.8S.
	l Pression de soudage : {{0}}.1 ~ 0,6 Mpa.
	lFréquence de résonance : 20 kHz ± 100 Hz.
Norme de tête de soudage	lAcier rapide spécial importé.
Norme de tête de soudage	l Pôles haut et bas ultrasoniques (le modèle de conception dépend du processus.
Coup de tête ultrasonique	l La course manuelle est de 10-45 mm.
Coup de tête ultrasonique	l La course de la ligne de soudage automatique est de 25-45 mm (selon la conception de la ligne de production de soudage de l'ensemble de la machine).
Amplitude réglable	10-95%réglable
Paramètre de puissance électrique	lPuissance électrique maximale d'entrée: 3000W.
Paramètre de puissance électrique	l Mode de soudage : mode temps, mode énergie, mode segment.
Mode de contrôle de l'équipement	l Le moteur manuel est contrôlé par le signal de la pédale.
Mode de contrôle de l'équipement	l La ligne de production de support est le contrôle du signal de ligne IO.
Spécification d'acceptation	l Pas de soudage virtuel, de soudage traversant, de fuite, de soudage solide, de pénétration de couche.
	l Taux de réussite au soudage : 99,9 %, soit un taux de réussite de 99,9 %. L'utilisateur doit s'assurer que les produits, les processus et les matériaux sont cohérents, que l'opérateur est professionnellement formé et que le client entretient l'équipement sur une base hebdomadaire.
	l Le processus est basé sur l'effet de soudage pour répondre aux exigences du fabricant et garantir la capacité de production comme principaux indicateurs de mesure.
	l L'opérateur doit tester si la tête de soudage est portée tous les jours, et la production en série peut être approuvée par le service qualité.
	l La production dans des conditions d'usure des pôles ultrasoniques supérieurs et inférieurs et de matériaux visqueux n'appartient pas à cette plage de défauts.
Conception et durée de vie des équipements	l Structure globale : générateur d'ultrasons, système de transducteur ultrasonique, pôles ultrasoniques haut et bas, composants pneumatiques, cadre, établi, etc. ; (Le moteur manuel a un établi et la ligne de production correspondante n'a pas d'établi).
Conception et durée de vie des équipements	l La durée de vie prévue de l'équipement est de 10 ans. Durée de vie 10 ans. L'utilisateur doit s'assurer de la cohérence des produits, des processus et des matériaux. L'opérateur doit recevoir une formation professionnelle du fournisseur et le client doit entretenir l'équipement sur une base hebdomadaire.
Référence matériel Photo	l Taille (haut : longueur x largeur x hauteur) : (taille d'installation spécifique dessins joints)
Référence de la méthode d'acceptation	Essai de traction et essai résiduel. La tension est supérieure à 72N
