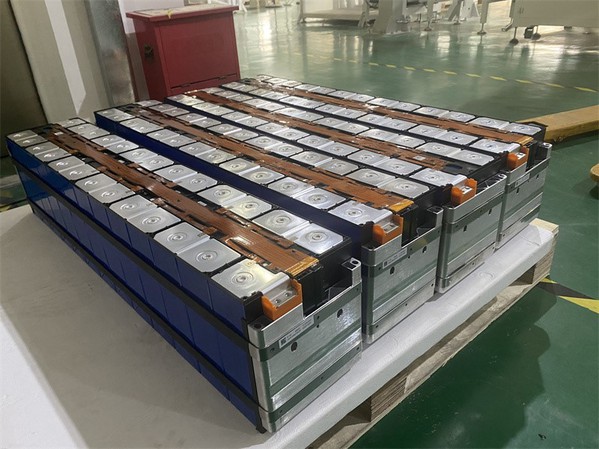

Avec le développement rapide de la technologie de stockage d'énergie, la sécurité et la stabilité du module de batterie de stockage d'énergie comme l'unité centrale de stockage et de libération d'énergie sont d'une importance vitale . La ceinture en acier de cerclage, un petit composant apparemment discret, ne porte pas seulement la tâche lourde de la batterie monomer et d'assurer la stabilité de la module, mais aussi de la fermeture de la batterie et de l'assurance de la stabilité de la module, mais aussi de la ferme Des indicateurs tels que la dissipation de chaleur et la durée de vie de la batterie .
1. Le rôle de la ceinture en acier de cerclage
Corrigez le module de batterie:Assurez-vous que la cellule, le support ou la coquille de batterie ne se déplacent pas pendant le transport ou utilisent .
Résister à la contrainte mécanique:Empêcher les vibrations, l'impact ou l'extrusion de nuire à la structure du module .
Facile à transporter:Fournir un point de cerclage stable pour un levage ou un transport facile .
2. Matériaux et propriétés
Le matériau est généralement en acier à long terme à froid ou en acier inoxydable (comme 304 en acier inoxydable), qui devrait avoir des propriétés anti-rupture et résistantes à la corrosion (en particulier dans la galvanisation, le revêtement en poudre ou le revêtement de résine époxy pour améliorer la résistance à la corrosion {{7} Les exigences de chargement du module (les épaisseurs communes vont de 0 . 5 à 1,2 mm, largeur de 15 à 30 mm).
3. Design structurel

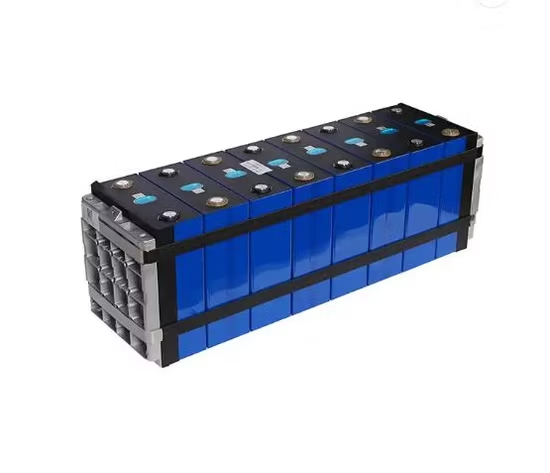

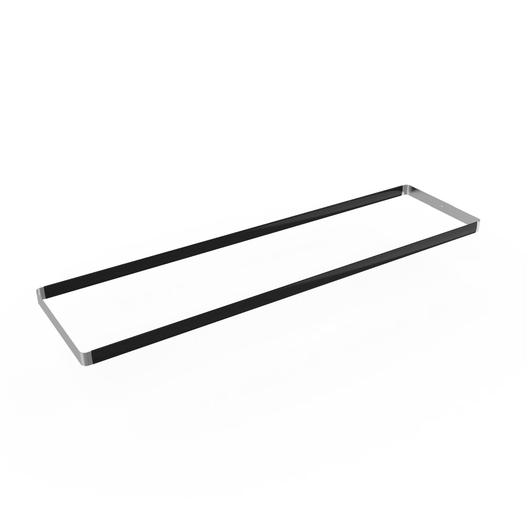

La conception structurelle du cerclage en acier sur le module de batterie de stockage d'énergie doit prendre en compte à la fois la résistance et la flexibilité .. La sangle en acier adopte généralement une section transversale rectangulaire, avec une largeur généralement entre 10-30 mm et une épaisseur de 0.5-2} mm . Cette conception de taille peut ne pas assurer que l'attaque en acier a une résistance à la manière plus externe pour résister à la résistance à la manière plus externe Forces générées par vibration et impact du module de batterie pendant l'utilisation, mais lui permettent également d'avoir une certaine performance de flexion pour s'adapter à la forme complexe du module de batterie .
The surface of the steel strap is often designed with anti-slip patterns or serrated structures to increase the friction with the surface of the battery module, prevent sliding during the bundling process or long-term use, and ensure the fixing effect. Some steel straps will also have special buckling structures at both ends, such as locks, buckles or bolt connection devices, to facilitate the fast and firm completion of the bundling operation, and facilitate La maintenance et le démontage du module au stade ultérieur .
4. Caractéristiques de performance
(I) résistance élevée à la résistance et à la fatigue
Les modules de batterie de stockage d'énergie généreront une certaine quantité de force d'expansion pendant le processus de chargement et de décharge, en particulier lorsque la charge et la décharge à des taux élevés ou le fonctionnement en continu pendant une longue période doivent avoir une force d'extension pour faire en sorte que la pression d'expansion de la modulation de la batterie soit à haute résistance à la pression excessive, et à l'emp enridre de la modulation de la batterie, de la tenue de la batterie, de la tenue de la batterie, de la tenue de la batterie, de l'abri de la teneur en ce qui est en excès, de la sécurité de la batterie, de l'abri de la teneur en ce qui est de faire une expansion ou de la déformation excessive ou de la saisie de la batterie de ce que l'on Les accidents . d'une manière générale, la limite d'élasticité de la ceinture en acier de cerclage utilisée pour les modules de batterie de stockage d'énergie doit atteindre plus de 500 MPa, et la résistance à la traction doit dépasser 800MPA .
De plus, le module de la batterie connaîtra des cycles de charge et de décharge fréquents dans une utilisation réelle, et chaque cycle entraînera la ceinture en acier à subir un changement de contrainte . cela nécessite que la ceinture en acier ait une bonne résistance à la fatigue, et pour éviter les phénomènes de défaillance tels que la fracture et la fissuration sous l'action de cycles de contrainte à long terme, pour assurer la stabilité structurelle du module de batterie tout au long du module de vie {2}
(Ii) Résistance à la corrosion L'environnement de travail du module de batterie de stockage d'énergie est complexe et modifiable, et peut faire face à des environnements corrosifs tels que l'humidité, l'acide et l'alcali . coating to improve their corrosion resistance. Galvanized steel strips are a common choice. The galvanized layer can form a dense protective film on the surface of the steel strip, effectively isolating the contact between the external corrosive medium and the steel strip, and extending the service life of the steel strip.
(Iii) bonne conductivité électrique et conductivité thermique
Bien que la fonction principale de la bande d'acier de cerclage ne soit pas la conductivité électrique et la conductivité thermique, il doit également avoir une certaine conductivité électrique et conductivité thermique dans certains modules de batterie de stockage d'énergie spécialement conçus ., par exemple, dans certains modules qui doivent utiliser les bandes d'acier pour atteindre les cellules électriques de la batterie ou assister à la dissipation de la chaleur, la conductivité électrique et la conductivité thermique de la bande d'acier sont particulièrement importantes {1} Les exigences à cet égard sont satisfaites en sélectionnant des matériaux en acier appropriés, tels que certains modèles d'acier inoxydable, ou par traitement spécial de la bande d'acier .
In the actual application of energy storage battery modules, strapping steel strips are widely used in various energy storage systems, including electric vehicle battery modules, large energy storage power station battery modules, and household energy storage equipment battery modules. Different application scenarios have slightly different performance requirements for steel strips. For example, electric vehicle battery modules have higher requirements for the fatigue resistance and fixing strength of steel strips due to la forte vibration dans l'environnement de travail; Alors que les modules de batterie de la centrale électrique de stockage d'énergie à grande échelle accordent plus d'attention à la résistance à la corrosion et au contrôle des coûts des bandes en acier .
